塑料检查井施工指导之：井座选型

选准型号、事半功倍
施工指导 访问量

         采摘自：《建筑小区塑料排水检查井应用技术规程》

        ➤塑料检查井井座规格应根据所连接排水管数量、管径、管底标高，以及在检查井处交汇角度等，按规范选用（选型规范见文末附图）。

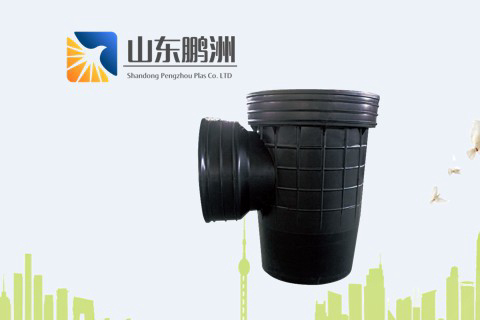

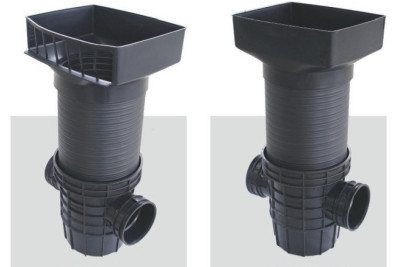

        ➤污水管道系统上应采用有流槽的检查井井座，如下图的污水流槽直通井座。

        ➤雨水管道系统上设置检查井，其井座应符合下列要求：

                1、道路雨水口应采用有沉泥室的井座；

                2、在雨水管道上如设置有沉泥室井座的检查井时，宜设置井筒外径≥450mm的检查井；

                3、其他雨水检查井可采用有流槽的井座。

        ➤下列情况下应采用直通井座：

                1、排水管道管径160mm，且检查井直线距离大于30m；管径≥200mm，且污水检查井直线距离大于40m，雨水检查井直线距离大于50m时；

                2、检查井上下游管道偏转角≤30°，且汇入管不在井座上接入时。

        ➤建筑排出管与接户管在起始检查井井筒相接时，起始检查井的井座如有跌落差可采用直立弯头井座；如管顶平接，可采用弯头井座。

        ➤排水管道水流在检查井处转向时，应根据水流偏转角度选择井座：偏转角30-60°范围内应选择45°弯头井座；偏转角60-90°范围内时应选择90°弯头井座。

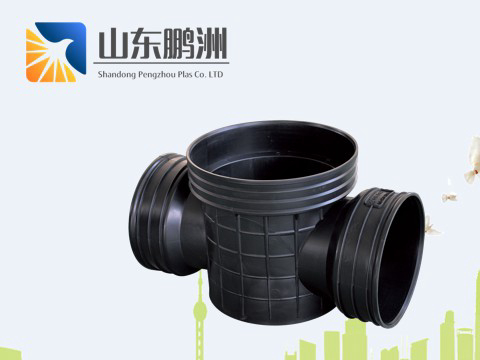

        ➤当排水直线管段上有汇入管接入井座时，可根据汇入管连接的角度选择90°三通、45°斜三通、90°汇合三通、90°四通、45°斜四通的井座。

        ➤排出管与接户管相接的井座应符合下列要求：

                1、两根或两根以上≤160mm管径的排出管与接户管相接，排出管管底与接户管管底标高之差小于0.3m，且排出管之间间距较小时，可选用90-45°四通检查井井座直接连接。

                2、两根或两根以上≤160mm管径的排出管与接户管相接，管底标高之差小于0.3m且不受排出管间距限制时，可采用90°三通井座逐一与接户管相接。

        ➤当检查井上下游落差大于2m时，应选用跌水井座。

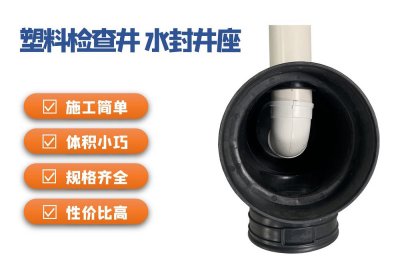

        ➤当检查井上下游需要气体隔断时，应选用水封井座。

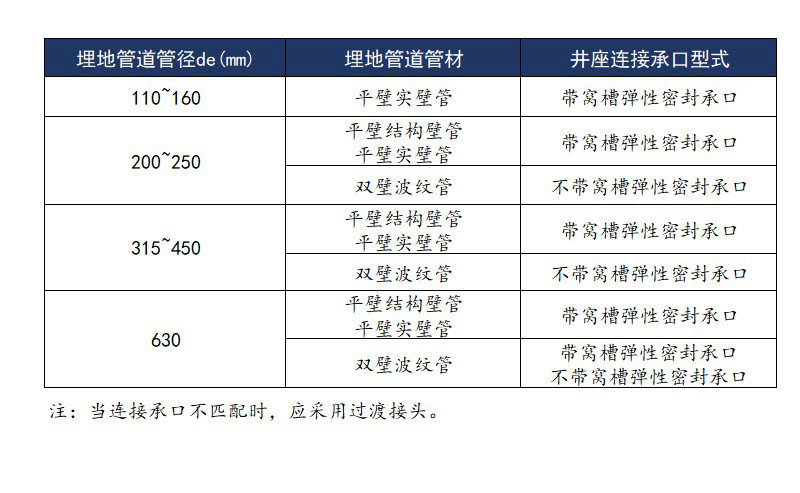

        ➤井座与埋地塑料排水管道连接承口型式应与埋地塑料排水管道管材相匹配，按下表选用。

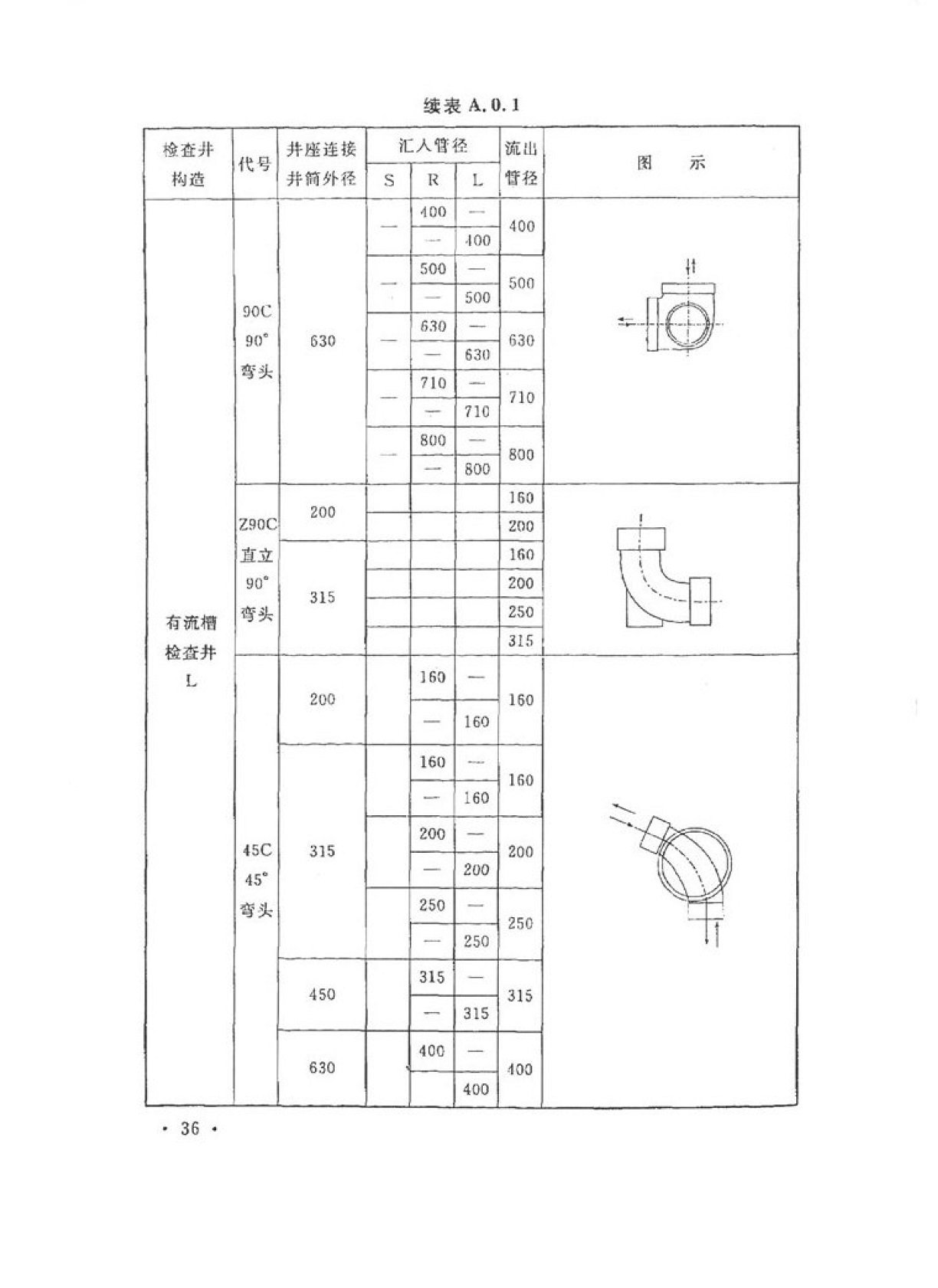

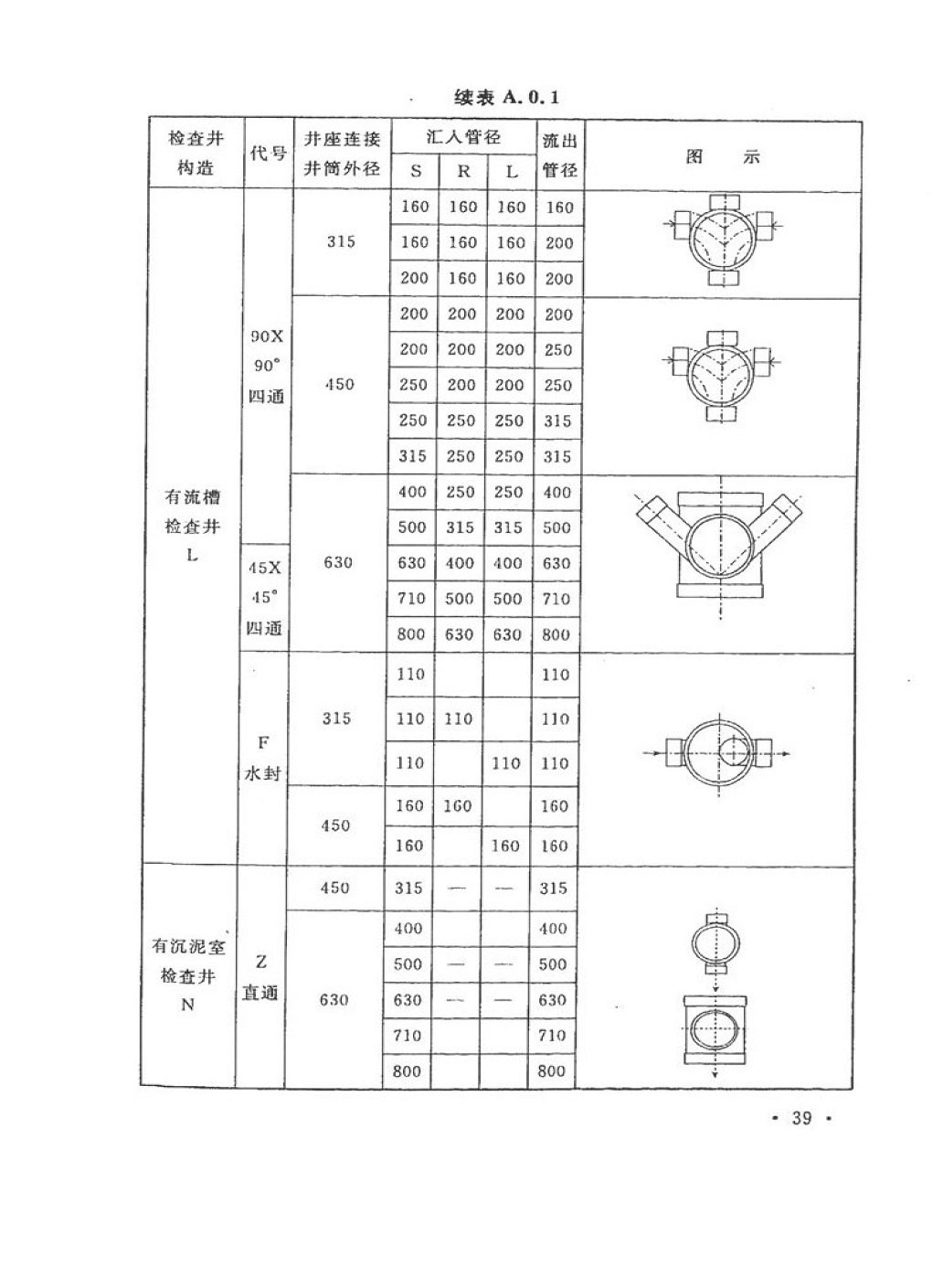

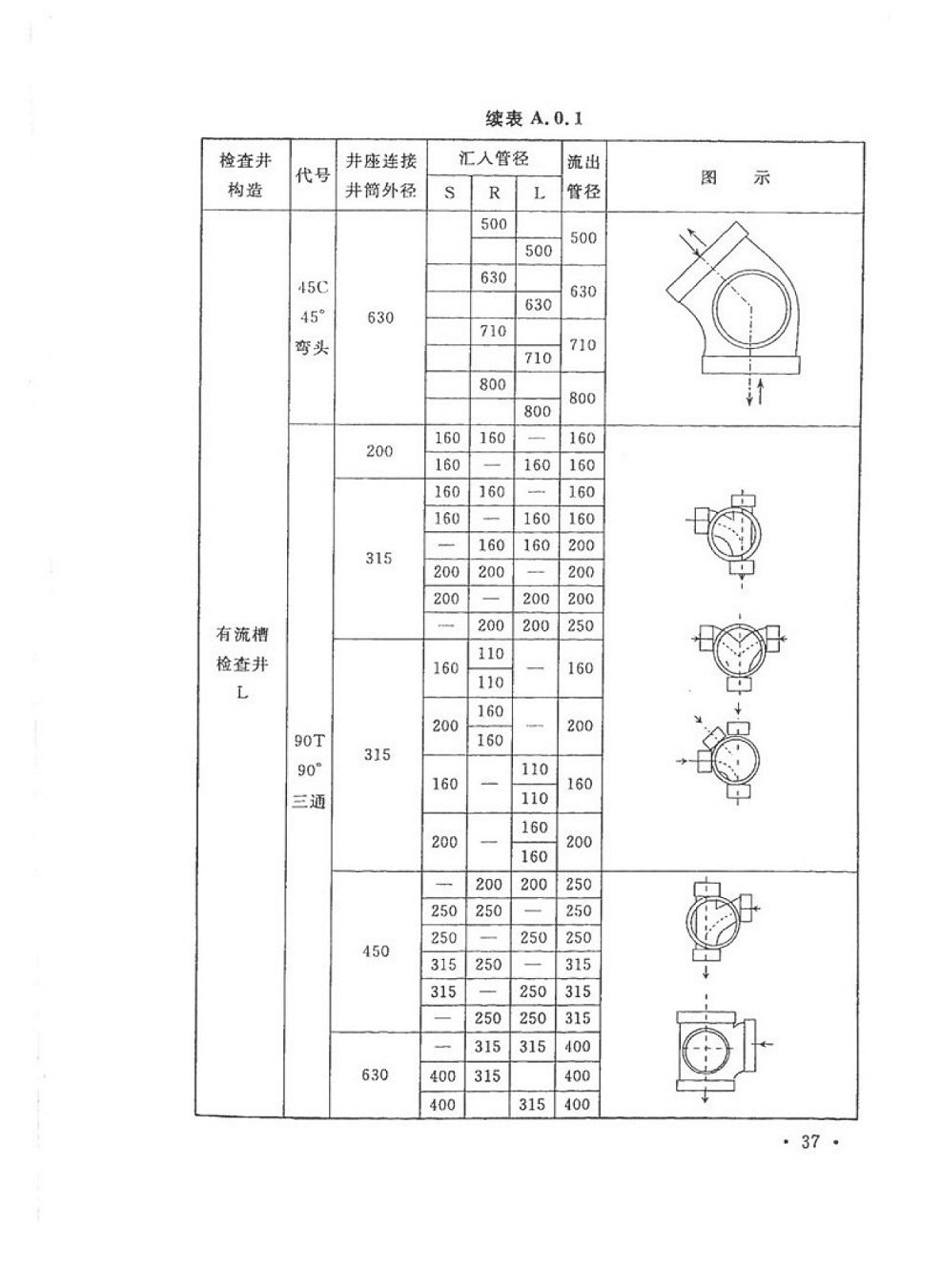

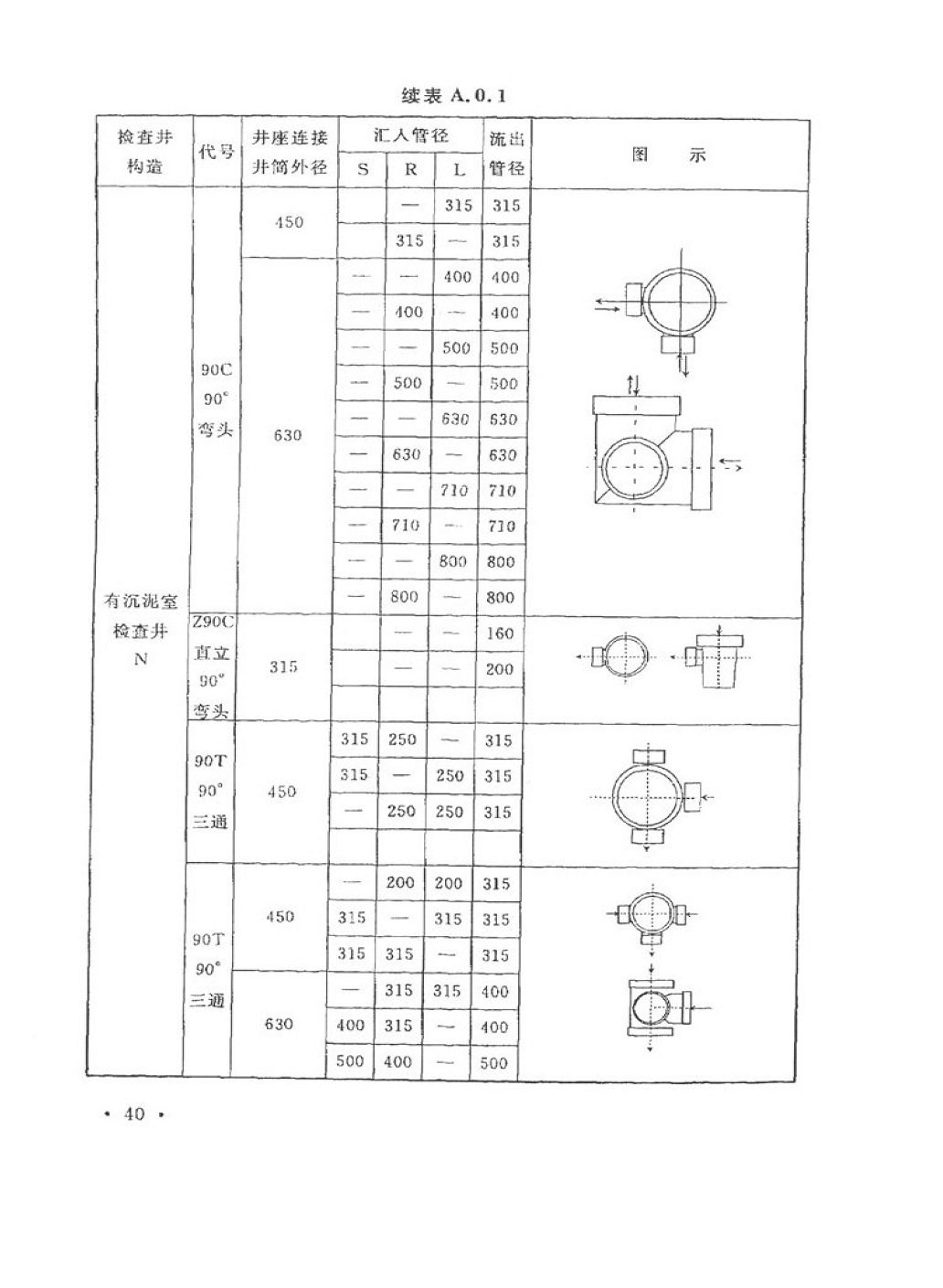

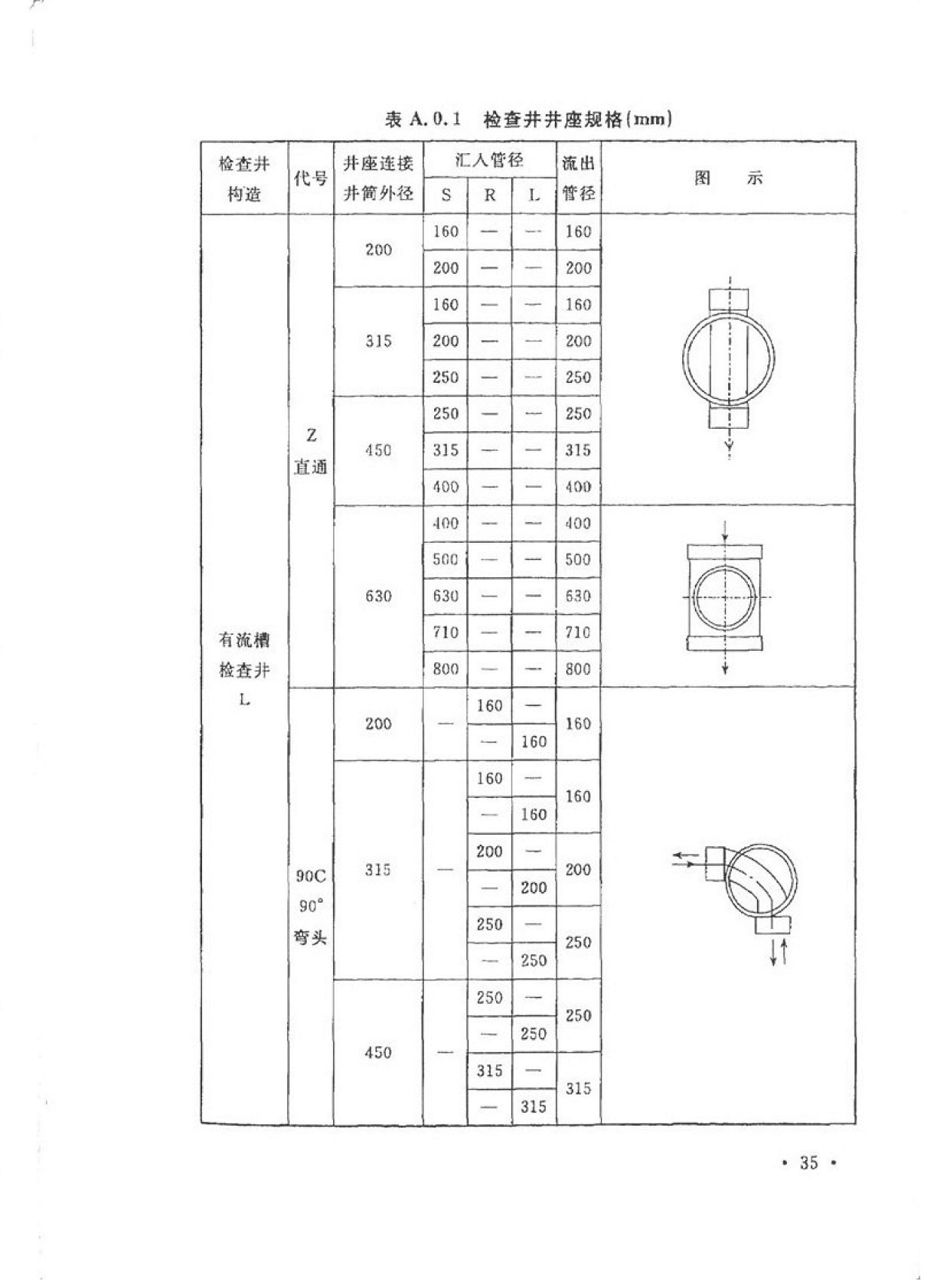

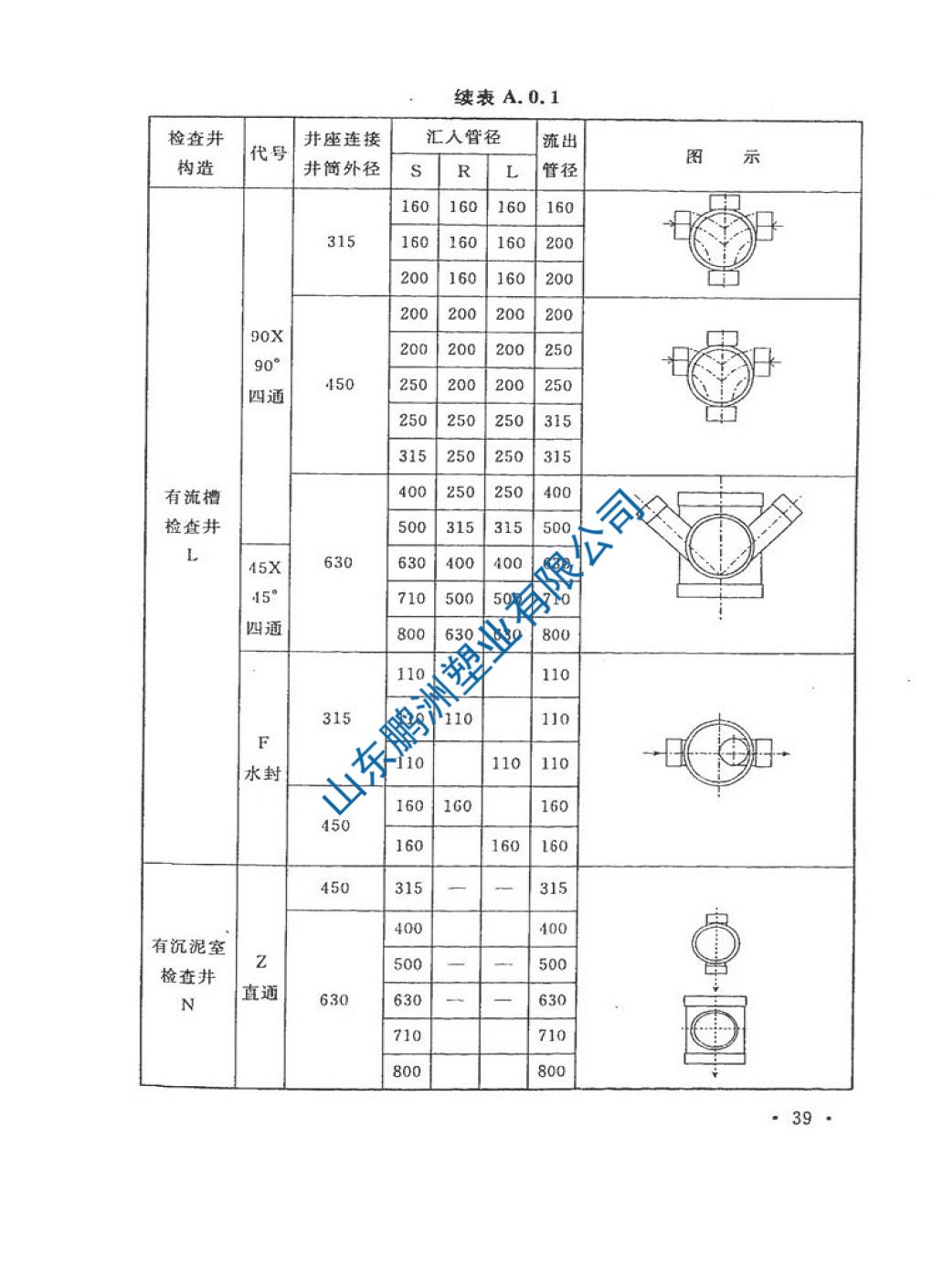

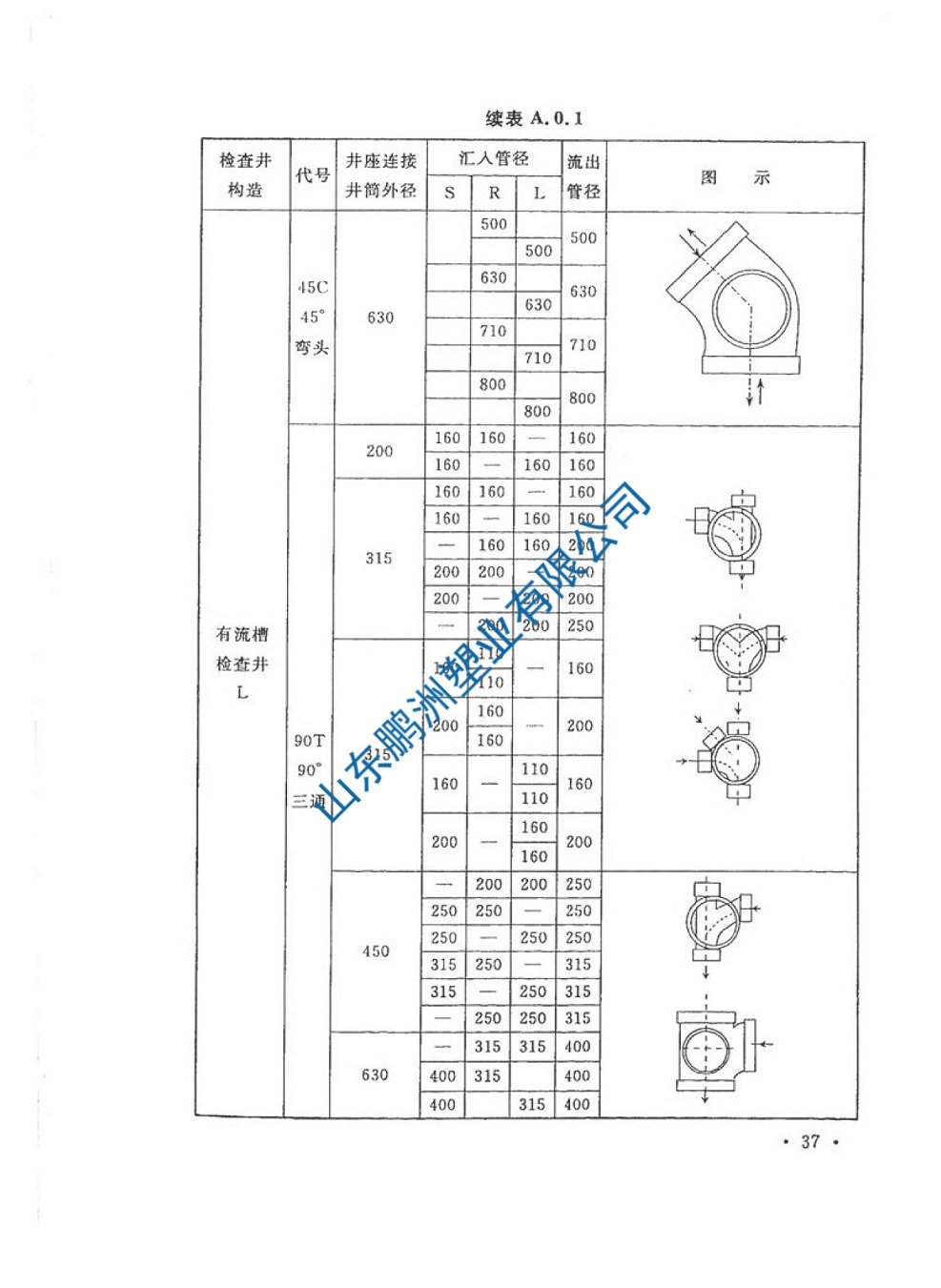

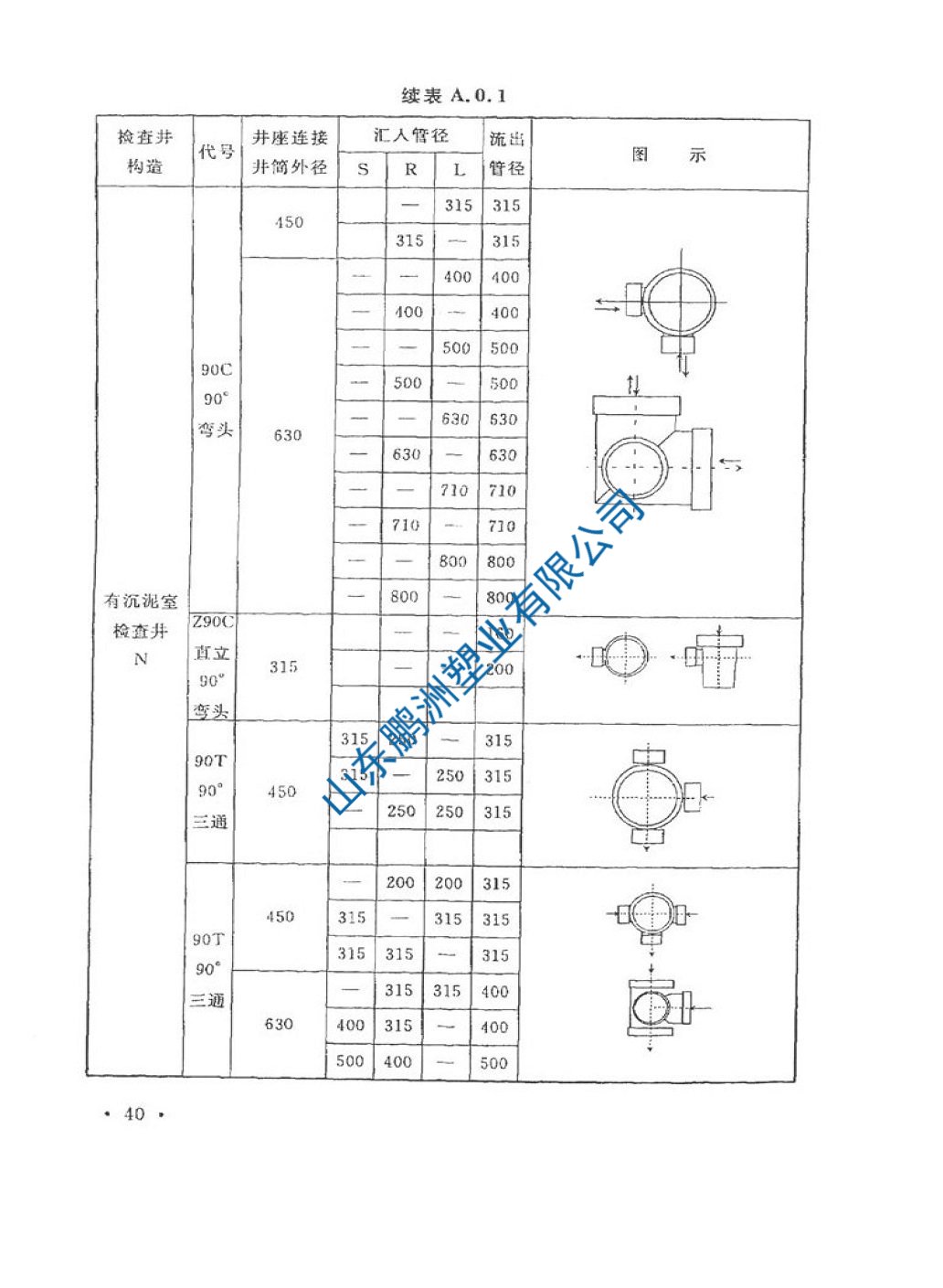

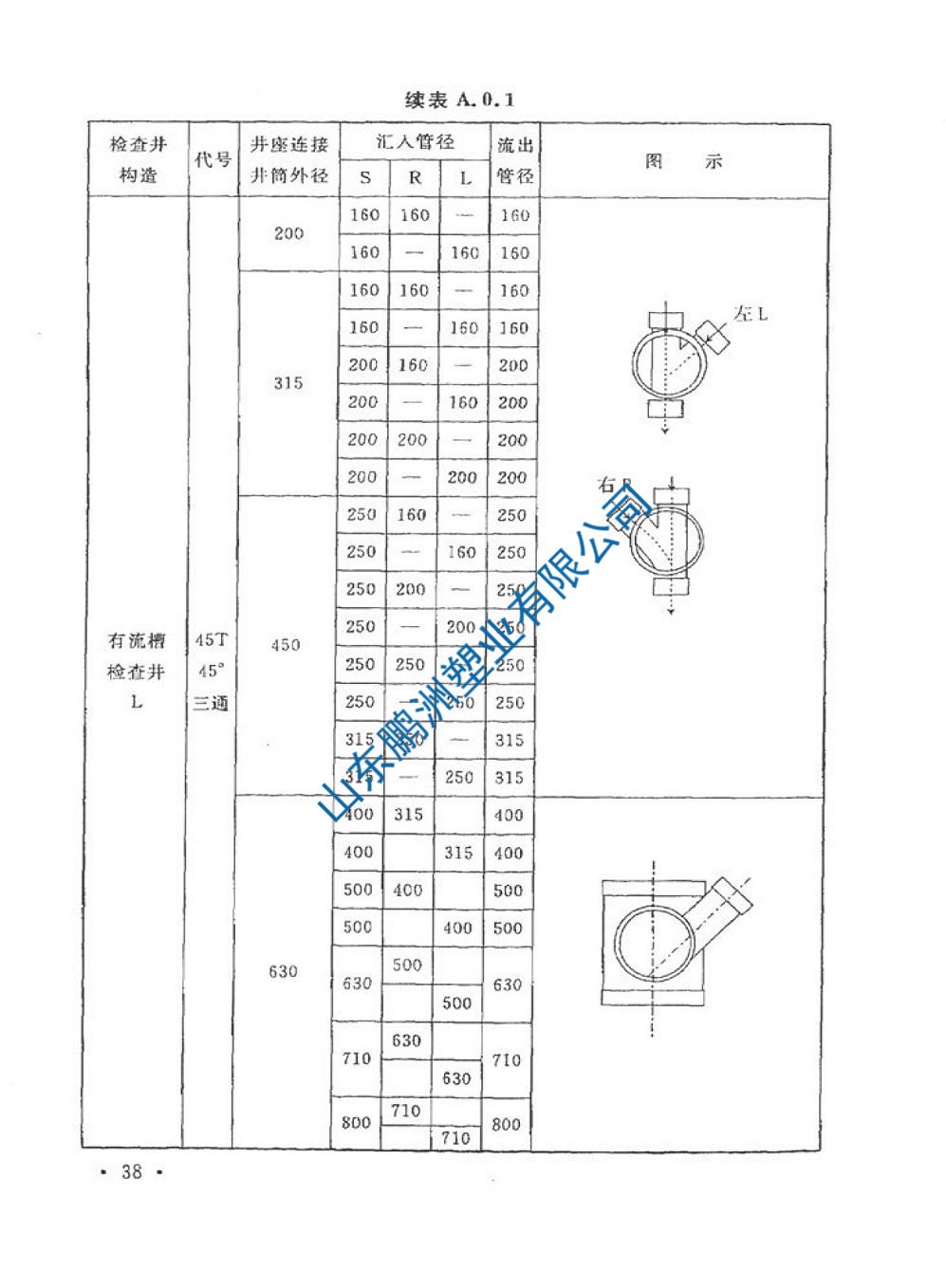

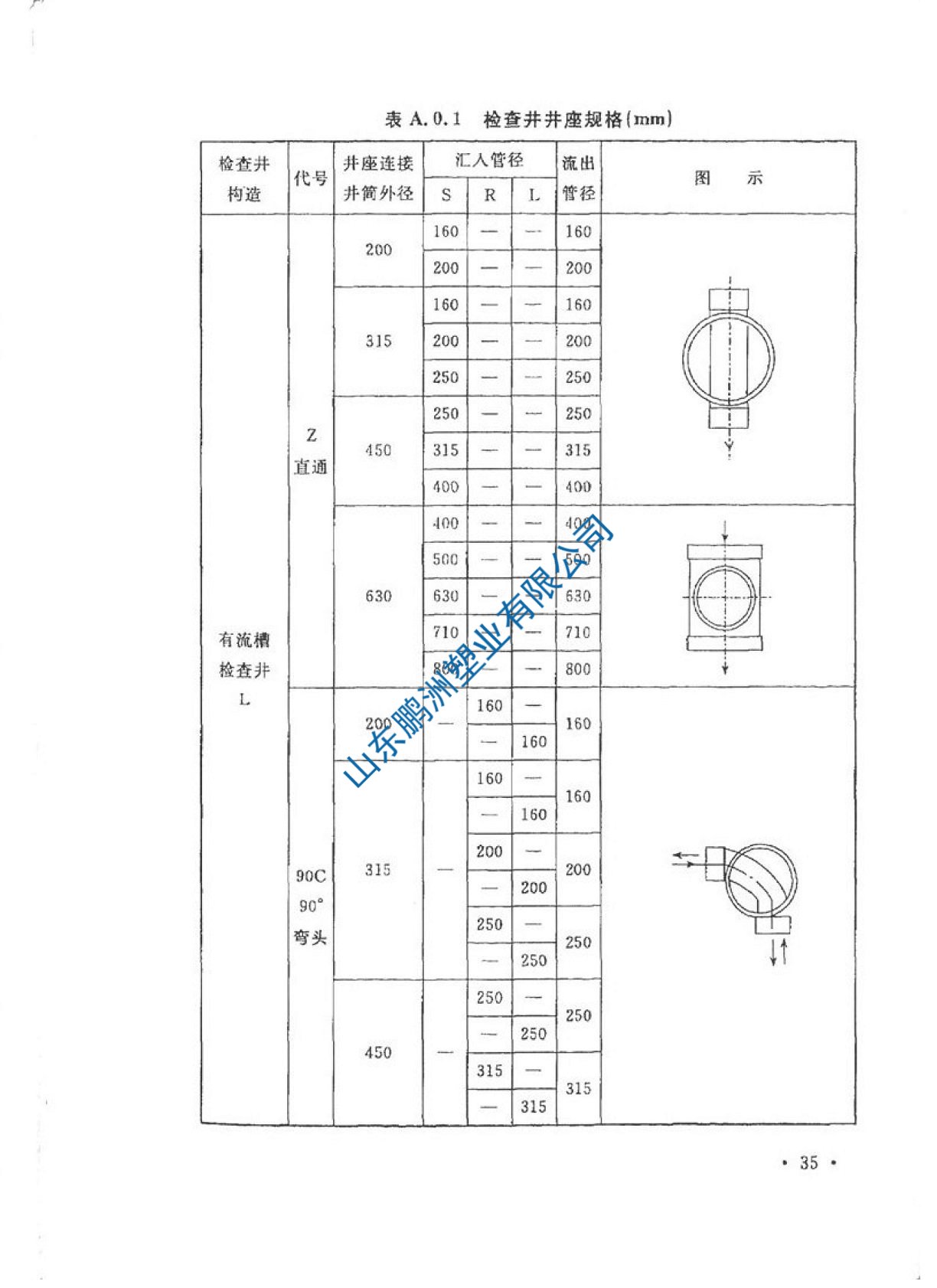

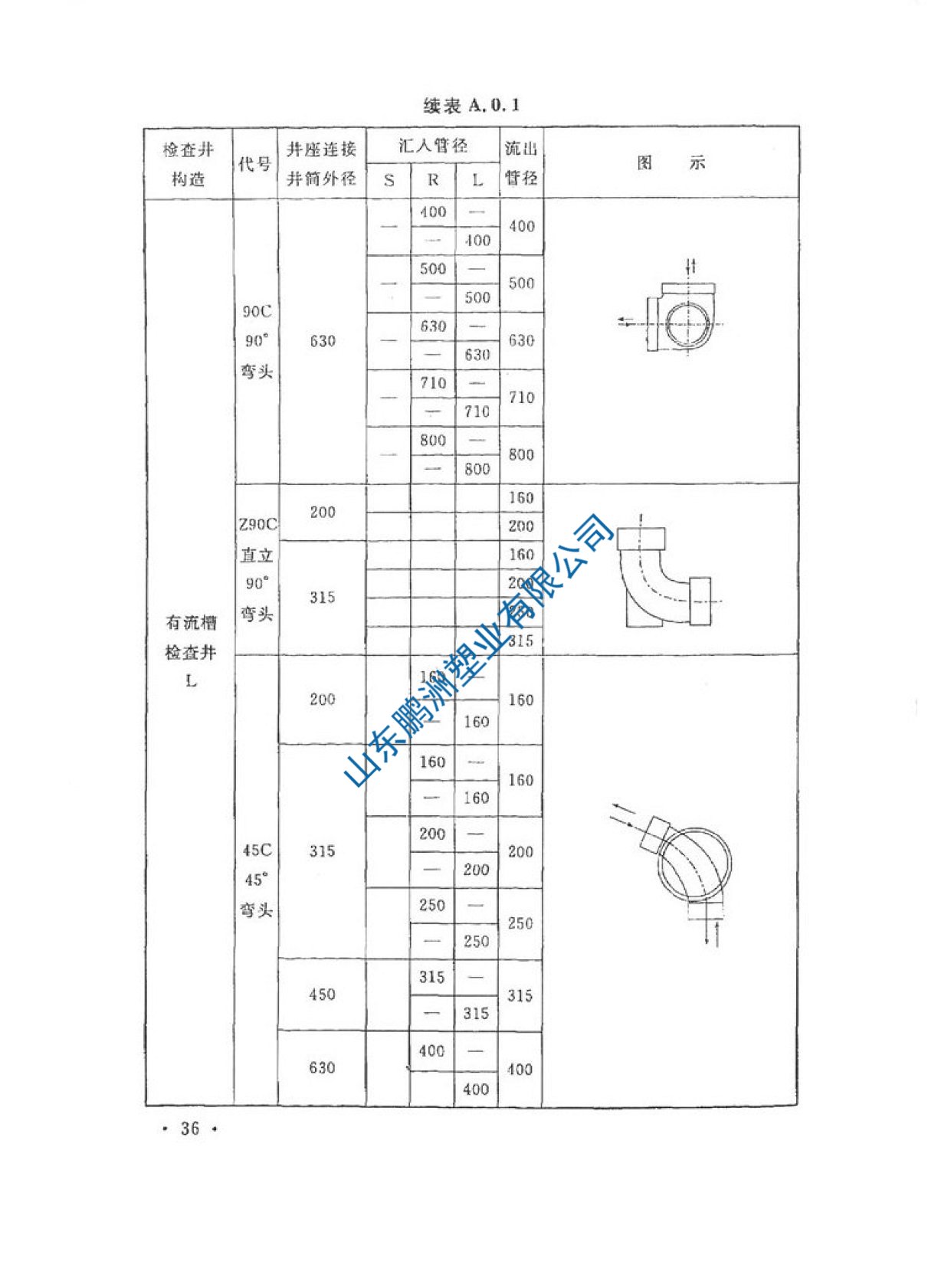

        附注：塑料排水检查井井座规格
